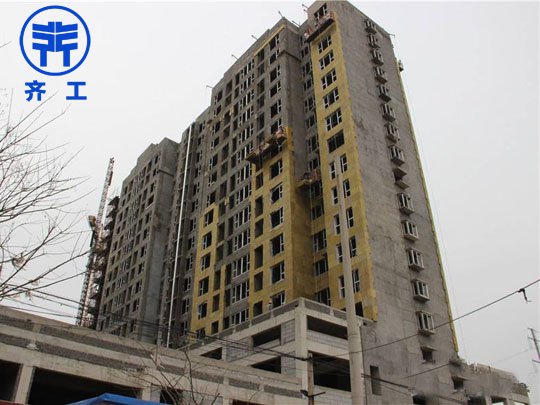

外墙保温洛阳挤塑板保温材料基本方法：将EPS或XPS粘贴于已处理好并验收合格的外墙内基层面上，然后在EPS(或XPS)板的表面抹抗裂砂浆，同时铺设增强网，再做外饰面层。另外，为提高保温浆料在基层墙面上的粘结性，基层墙面先行涂刷界面砂浆。njogng





洛阳挤塑板



　　一般相对于外墙保温洛阳挤塑板粘贴的施工工艺采用的都是“平面粘贴”方法，这种施工工艺就是在XPS的表面抹上聚合物粘结胶浆，然后贴在外墙基面上，要求抹胶面积不小于XPS洛阳挤塑保温板70%的面积，这种工艺虽然可以达到规定标准，保证板自身处于正风压时的粘结强度，但是一旦处于负风压的频振状态，就会从外墙保温洛阳挤塑板粘贴表面一侧被撕裂。因为XPS板与墙体基面粘贴后，其外墙的表面所承受的受力都集中到了板的表皮上，无论粘结胶浆固化后多么坚硬，也只是粘了一层表皮。



　　聚苯板的密度和抗拉强度有的关系，一般的EPS密度范围18.0～22.0kg/m3，抗拉强度为0.10～0.15MPa;XPS的密度范围25.0～45.0kg/m3，抗拉强度为0.15～0.20MPa。目前国内的XPS板设计强度在0.20～0.25MPa，许多XPS板材达不到强度的要求;而EPS板材设计强度在0.10～0.15Mpa，一般厂家生产的EPS板材已满足强度要求。但是，在越来越丰富的外立面装饰，越来越高的建筑以及沿海地区的大风、盐、碱的侵蚀情况下，保温材料强度显得尤为重要。《建筑节能工程施工验收规范》GB50411-2007规定，外墙外保温工程不宜采用粘贴饰面砖做饰面层。如果外墙外保温必须贴饰面砖时其安全性与耐久性必须符合设计要求，板材需采用固定件辅助固定。做法是通过胀栓锚固钢丝网到基层解决，只要锚固得当，拉拔破坏处应在粘结网的抗裂砂浆层。



　　与EPS板相比，XPS板的强度要高，所以在外饰面是饰面砖的时候采用XPS系统比较稳定，而且其承重能力也比EPS系统要高。保温系统中的玻纤网布或镀锌钢丝网是护面层中的增强材料，其单位面积质量和耐碱性尤为重要。①EPS系统根据《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003标准要求，增强网采用由表面涂覆耐碱防水材料的中碱玻纤网布制成，单位面积质量≥130g/m2，耐碱断裂强力保留率50%;②绿色建筑社区XPS系统应采用单位面积质量更高的碱玻纤网布或镀锌钢丝网，特别是用于饰面砖饰面的工程，应采用镀锌钢丝网增强，保温材料充分保证护面层长期的抗裂性和抗拉性能。
